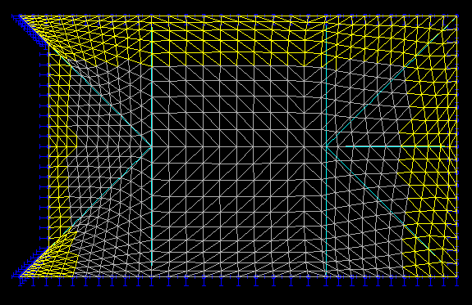

■ 공기막구조의 구조설계

(KBC 2018 기준) – 포항시 사례

BROADWELL의 AIRDOME R&D center에서 다양한 설계 경험과 연구를 바탕으로 구조설계를 진행,세계에서 가장 안전한 AIRDOME 설계.

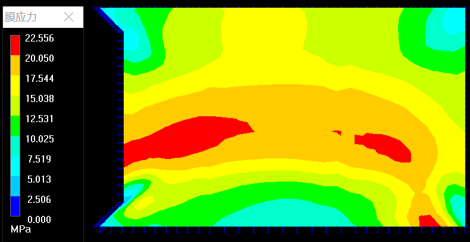

Maximum membrane tension

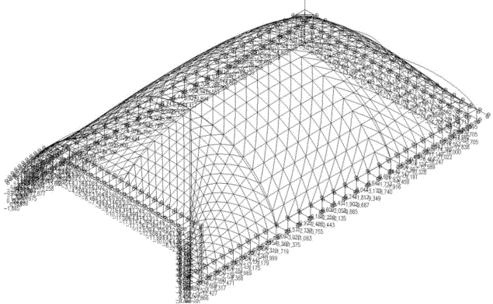

Foundation reaction force

Snow load 0.60KN/㎡

Wind load (leeward side,-882.9Pa)

■ 공기막구조의 구조설계 (KBC 2018 기준) – 포항시 사례

BROADWELL의 AIRDOME R&D center에서 다양한 설계 경험과 연구를 바탕으로 구조설계를 진행,세계에서 가장 안전한 AIRDOME 설계.

Maximum membrane tension

Foundation reaction force


Snow load 0.60KN/㎡


Wind load (leeward side,-882.9Pa)

■ 케이블 하네스 시스템의 안정성

케이블 하네스 시스템이 있는 에어돔


자사의 케이블 하네스 시스템은 폭설에도 돔 형태가 변하지 않습니다.

이 시스템의 구조는 최대 2inchH2O의 내부 압력을 컨트롤 할 수 있습니다.

케이블 하네스 시스템이 없는 에어돔


케이블 하네스 시스템이 없거나 혹은 기술이 낙후되어 있는 케이블

시스템이라면 돔의 구조는 단지 공기만 있는 풍선에 불과 합니다.

그리고 폭설에 의해 붕괴 될 가능성이 매우 큽니다.

케이블 하네스 시스템의 안정성

케이블 하네스 시스템이 있는 에어돔


자사의 케이블 하네스 시스템은 폭설에도 돔 형태가 변하지 않습니다.

이 시스템의 구조는 최대 2inchH2O의 내부 압력을 컨트롤 할 수 있습니다.


케이블 하네스 시스템이 없는 에어돔


케이블 하네스 시스템이 없거나 혹은 기술이 낙후되어 있는 케이블

시스템이라면 돔의 구조는 단지 공기만 있는 풍선에 불과 합니다.

그리고 폭설에 의해 붕괴 될 가능성이 매우 큽니다.


케이블 하네스 시스템이 있는 에어돔의 외력

케이블 하네스 시스템이 없는 에어돔의 외력

케이블 하네스 시스템의 유/무에 따라 에어돔 막재(Fabric)에 발생하는 외력

케이블 하네스 시스템이 없으면 외부의 외력(강풍, 폭설, 지진)등에 의해 에어돔의 몸체인 막재(Fabric)에 엄청난 부담을 주어막재(Fabric)가 파손될 수 있습니다.
